SonTek-IQ: Thiết bị đo lưu lượng trên sông, kênh và đường ống

Liên hệ

( Hết hàng )

Thiết bị đo lưu lượng SonTek-IQ được thiết kế để đo lưu lượng dòng chảy trong các kênh đào, đường cống, đường ống và sông, kênh tự nhiên. SonTek-IQ bắt đầu với một thuật toán dòng chảy tùy biến bắt nguồn từ hàng trăm ...

Thông tin sản phẩm
Tab tùy chỉnh
Đánh giá

Thiết bị đo lưu lượng SonTek-IQ® Series:

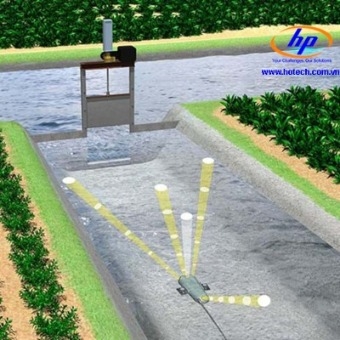

Sontek-IQ có khả năng đo lưu lượng trong cả các kênh nhân tạo và trong kênh, sông tự nhiên, SonTek-IQ có thể thu thập dữ liệu dòng chảy (khu vực - vận tốc) và đo lưu lượng trong khi chỉ cần ngập sâu 8 cm. Năm chùm tia kiểu xung Dopper được thiết kế với các ngõ ra sẵn có như: Modbus, SDI-12, RS232 và Analog

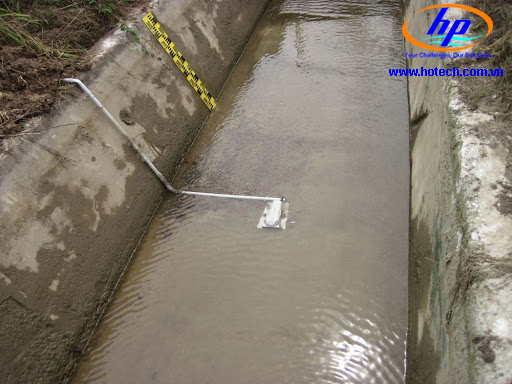

Tuyệt vời hơn, việc lắp đặt SonTek-IQ không cần hoặc chỉ cần rất ít công tác cải tạo. Với SonTek-IQ, mong đợi có được dữ liệu chất lượng cho những quyết định chất lượng.

Bao hàm tất cả chỉ trong một thiết kế
Thuật toán dòng chảy độc quyền sở hữu dành cho kênh dẫn nước, dòng chảy tự nhiên và đường ống
Sử dụng SmartPulseHD độc quyền của SonTek để lấy mẫu thích hợp
Tự hiệu chuẩn mực nước bằng cách sử dụng các chùm sóng âm và áp suất.
Gói sản phẩm tiêu chuẩn bao gồm SonTek-IQ, phần mềm IQ, phần cứng dễ lắp đặt, cáp, bộ tiếp hợp và nguồn điện

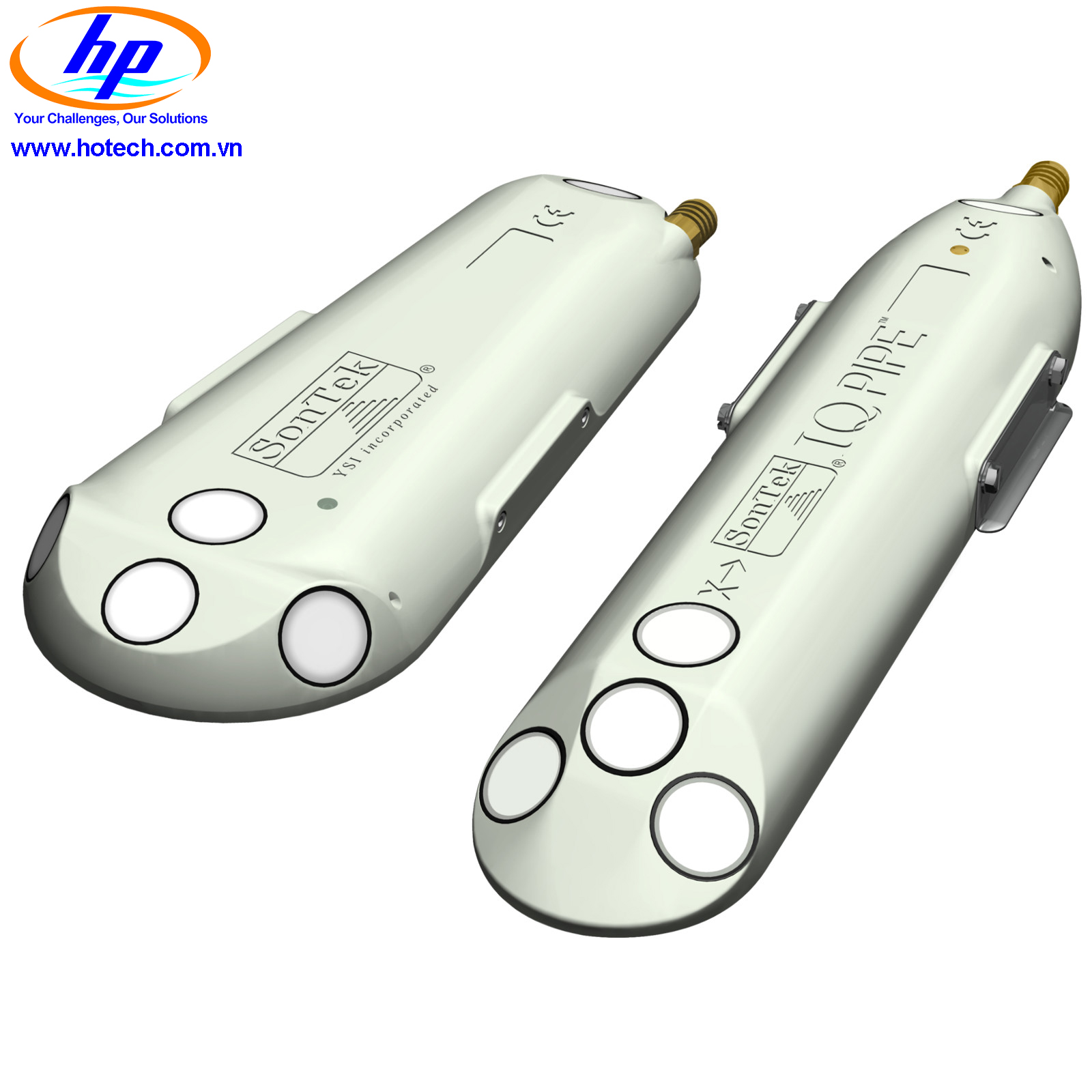

SonTek-IQ tiêu chuẩn, SonTek-IQ Plus và SonTek-IQ Pipe đều vận hành ở 3 MHz. Mẫu máy tiêu chuẩn làm việc ở độ sâu lên đến 1,5 m (5ft) trong khi mẫu Plus và Pipe làm việc lý tưởng ở độ sâu nước lên đến 5 m (16ft). SonTek-IQ Plus/Pipe cũng được tích hợp các chức năng sau xử lý tiên tiến, cung cấp cái nhìn sâu hơn đối với dữ liệu dòng chảy và lưu lượng của bạn. Tất cả các mẫu sử dụng SmartPulseHD thuật toán độc quyền sở hữu của SonTek.

Thông số kỹ thuật

Tính năng	Kênh chuẩn	Kênh mở	Đướng ống, cống
Các chùm tia âm học - Trục dọc theo (2)	25° khỏi trục dọc, dọc theo trục của kênh	25° khỏi trục dọc, dọc theo trục của kênh	25° khỏi trục dọc, dọc theo trục của kênh
Các chùm sóng âm - Độ lệch (2)	60° khỏi trục dọc và 60° khỏi trục tâm của kênh	60° khỏi trục dọc và 60° khỏi trục tâm của kênh	60° khỏi trục dọc và 60° khỏi trục tâm của kênh
Độ sâu	0.08 – 1.5 m \| 0.3 - 5 ft	0.08 – 5.0 m \| 0.3 - 16 ft	0.08 – 5.0 m \| 0.3 - 16 ft
Số ô	1	Lên đến 100	Lên đến 100
Kích cỡ ô	Tích hợp động	2 cm – 10 cm \| 0.8 - 4 in	2 cm – 10 cm \| 0.8 - 4 in
Tầm đo vận tốc	+/- 5 m/s \| 16 ft/s	+/- 5 m/s \| 16 ft/s	+/- 5 m/s \| 16 ft/s
Độ phân giải vận tốc	0.0001 m/s \| 0.0003 ft/s	0.0001 m/s \| 0.0003 ft/s	0.0001 m/s \| 0.0003 ft/s
Độ chính xác vận tốc	+/- 1% đối với vận tốc được đo, ±0,5 cm/giây \| 0,2 in/giây	+/- 1% đối với vận tốc được đo, ±0,5 cm/giây \| 0,2 in/giây	+/- 1% đối với vận tốc được đo, ±0,5 cm/giây \| 0,2 in/giây
Tái xử lý dữ liệu nâng cao	Không áp dụng	Có	Có
Số gia tăng của các lĩnh vực dữ liệu	Không áp dụng	Có	Có
Phạm vi chùm tia dọc¹	0.05 – 1.5 m \| 0.2 - 5 ft	0.05 - 5.0 m \| 0.2 - 16 ft	0.05 - 5.0 m \| 0.2 - 16 ft
Độ chính xác của mực nước	0,1% đối với độ sâu được đo hoặc ±0,003 m (0,01 ft), tùy giá trị nào lớn hơn	0,1% đối với độ sâu được đo hoặc ±0,003 m (0,01 ft), tùy giá trị nào lớn hơn	0,1% đối với độ sâu được đo hoặc ±0,003 m (0,01 ft), tùy giá trị nào lớn hơn
Áp suất - Phạm vi	30 m \| 98 ft; 42 psi	30 m \| 98 ft; 42 psi	30 m \| 98 ft; 42 psi
Độ sâu - Độ chính xác	0,1% đối với tỷ lệ tự nhiên	0,1% đối với tỷ lệ tự nhiên	0,1% đối với tỷ lệ tự nhiên
Giao tiếp	RS232, SDI-12, Modbus, Analog (thông qua Hiển thị dòng chảy tùy chọn)	RS232, SDI-12, Modbus, Analog (thông qua Hiển thị dòng chảy tùy chọn)	RS232, SDI-12, Modbus, Analog (thông qua Hiển thị dòng chảy tùy chọn)
Lưu trữ dữ liệu	4GB (xấp xỉ 1-năm)	4GB (xấp xỉ 1-năm)	4GB (xấp xỉ 1-năm)
Nhiệt độ vận hành	-5 đến 60°C \| 23-140°F	-5 đến 60°C \| 23-140°F	-5 đến 60°C \| 23-140°F
Nhiệt độ & Cảm biến độ nghiêng	Có	Có	Có
