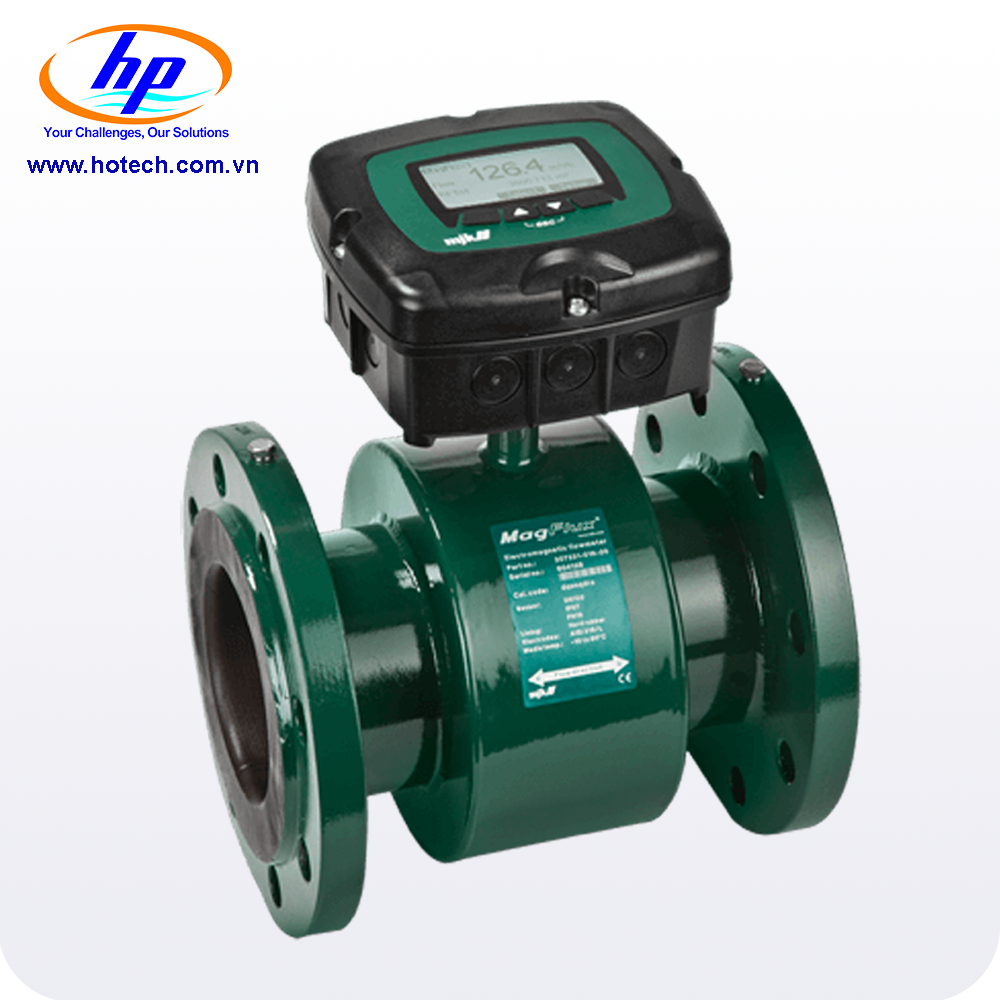

Bộ đo lưu lượng điện từ MagFlux

Liên hệ

( Hết hàng )

Bộ đo lưu lượng điện từ MagFlux® được phát triển để đo tất cả các loại chất lỏng dẫn điện, bao gồm đo lưu lượng trong nước uống, nước thải, bùn và nước xử lý. Bộ đo lưu lượng được sản xuất bằng thép carbon và thép không gỉ cho vành gờ hoặc khớp nố...

Thông tin sản phẩm
Tab tùy chỉnh
Đánh giá

Bộ đo lưu lượng bằng điện từ MagFlux

Bộ đo lưu lượng điện từ MagFlux® được phát triển để đo tất cả các loại chất lỏng dẫn điện, bao gồm đo lưu lượng trong nước uống, nước thải, bùn và nước xử lý. Được sản xuất bằng thép carbon và thép không gỉ cho vành gờ hoặc khớp nối vòng đệm và lớp lót làm bằng cao su cứng hoặc mềm và PTFE/PFA.

Lưu lượng kế MagFlux® được thiết kế với công nghệ bộ vi xử lý mới nhất giúp đảm bảo đo chính xác.

Thiết kế màn hình độc đáo, có thể được gắn theo ba cách khác nhau: trực tiếp trên cảm biến, từ xa trên tường hoặc gắn trên cửa tủ. Hơn nữa, chỉ với một màn hình duy nhất có thể kết nối lên đến 4 bộ chuyển đổi và cảm biến lưu lượng.
Lưu lượng kế MagFlux® có cấu trúc menu rất thân thiện với người dùng, với đầy đủ hướng dẫn bằng văn bản rõ ràng - không sử dụng ký hiệu hoặc mã số.

Lưu lượng kế MagFlux®, bộ chuyển đổi và màn hình hiển thị có vỏ ngoài làm bằng thủy tinh gia cố polycarbonate với kỹ thuật tiên tiến đem lại sự bảo vệ tối đa chống lại môi trường công nghiệp khắc nghiệt.

Lĩnh vực ứng dụng của MagFLux

Nước thải
Nước uống
Nước cho nông nghiệp, thuỷ sản
Nước trong sản xuất công nghiệp

Cảm biến được chứng nhận MID từ DN 25 đến 400

Các ưu điểm khi sử dụng lưu lượng kế MagFlux®

Độ chính xác đến 0,25%
Phạm vi vận tốc từ 0,2-10 m/s / 0,6 - 30 ft/s
DN15 đến DN1400 / ½" đến 54"
Màn hình hiển thị từ xa cách cảm biến lên đến 1.000 m
IP67 hoặc IP68 / NEMA 4, NEMA 6P
Có thể chọn hướng dòng chảy
Tích hợp bộ thu dữ liệu có đồ thị
Có thể kết nối mạng

Sử dụng quy tắc vật lý học cơ bản

Lưu lượng kế bằng điện từ MagFlux® sử dụng một trong những quy tắc điện vật lý học cơ bản để đo lường.

MagFlux® đo vận tốc chất lỏng thông qua cảm biến lưu lượng. Vì cảm biến được sản xuất ở dạng ống, giúp dễ tính toán được lưu lượng khi đã biết kích thước của ống

Q = (DN/2)2 x π x v , trong đó

Q: là tốc độ lưu lượng; DN: là đường kính trong của ống; π = 3,14; V: là vận tốc chất lỏng di chuyển trong ống.

Các tính năng của MagFlux®

Kích thước tiêu chuẩn từ 15mm đến 1400mm/½ "đến 54" - kích thước khác tùy theo yêu cầu
Cảm biến lưu lượng MagFlux® bằng thép carbon hoặc thép không gỉ có lớp lót bằng nhựa cứng hoặc PTFE/PFA
Bộ chuyển đổi có thể kèm theo màn hình hoặc không
Một màn hình có thể kết nối đến 4 lưu lượng kế MagFlux®
Giao tiếp Modbus được sử dụng giữa màn hình và bộ chuyển đổi lưu lượng và các thiết bị ngoại vi khác.
Tích hợp bộ thu dữ liệu với màn hình đồ họa
Cấu tạo menu đơn giản, phẳng và dễ dàng chuyển hướng
Phạm vi đo động lớn với độ chính xác lên đến 0,2% phạm vi đo
Đơn vị kỹ thuật do người dùng quy định
Đầu ra 4-20 mA cho lưu lượng theo một hoặc hai hướng
Bộ đếm và đầu ra xung có hoặc không có thiết lập lại
Phát hiện ống rỗng
Hai bộ đếm định lượng động có mật khẩu bảo vệ
Tự chuẩn đoán có chỉ báo và ghi nhận lỗi
Làm sạch điện cực tự động
Có thể lập trình PC hoặc bàn phím và lưu trữ cài đặt PC và nhập dữ liệu
Cảm biến lưu lượng MagFlux® chống chịu nhúng chìm ở mức áp suất tĩnh lên đến 10 m/30 ft.
