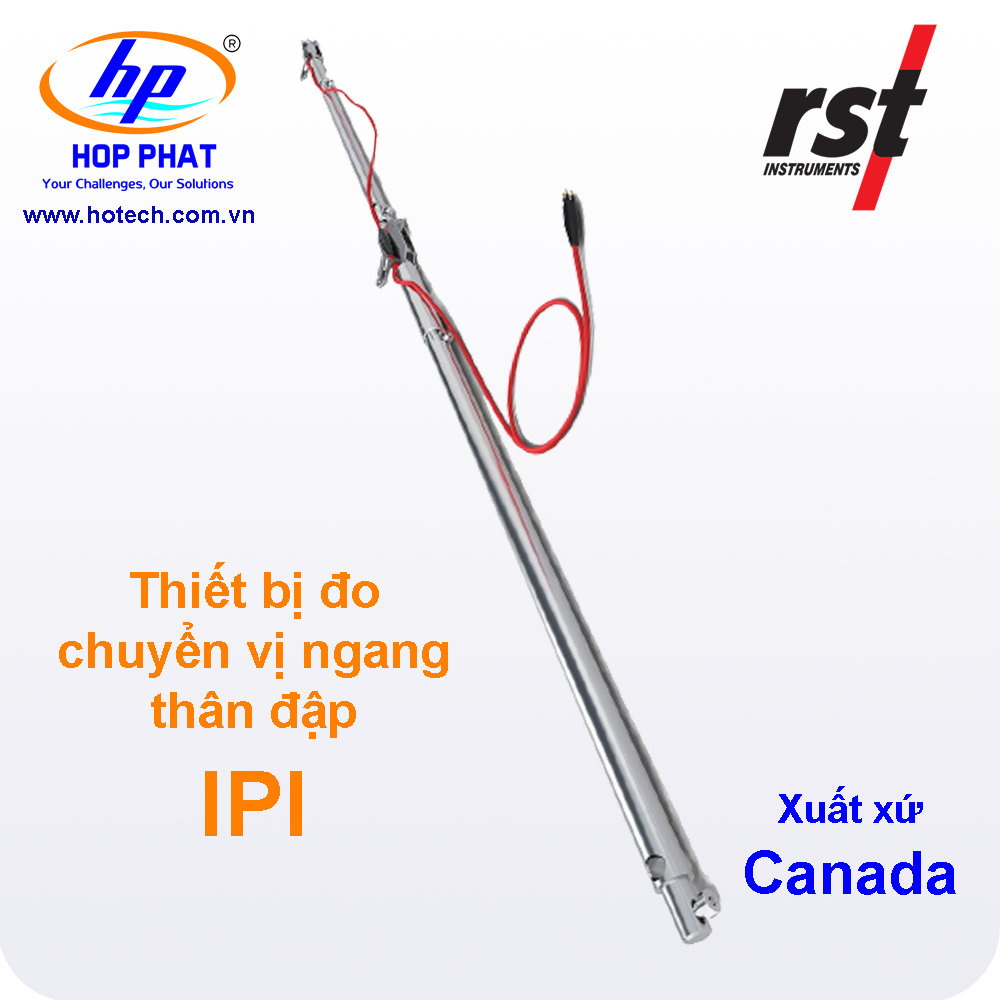

Thiết bị quan trắc chuyển vị thân đập IPI

IPI - Thiết bị quan trắc chuyển vị ngang trong các công trình đập, hồ chứa nước

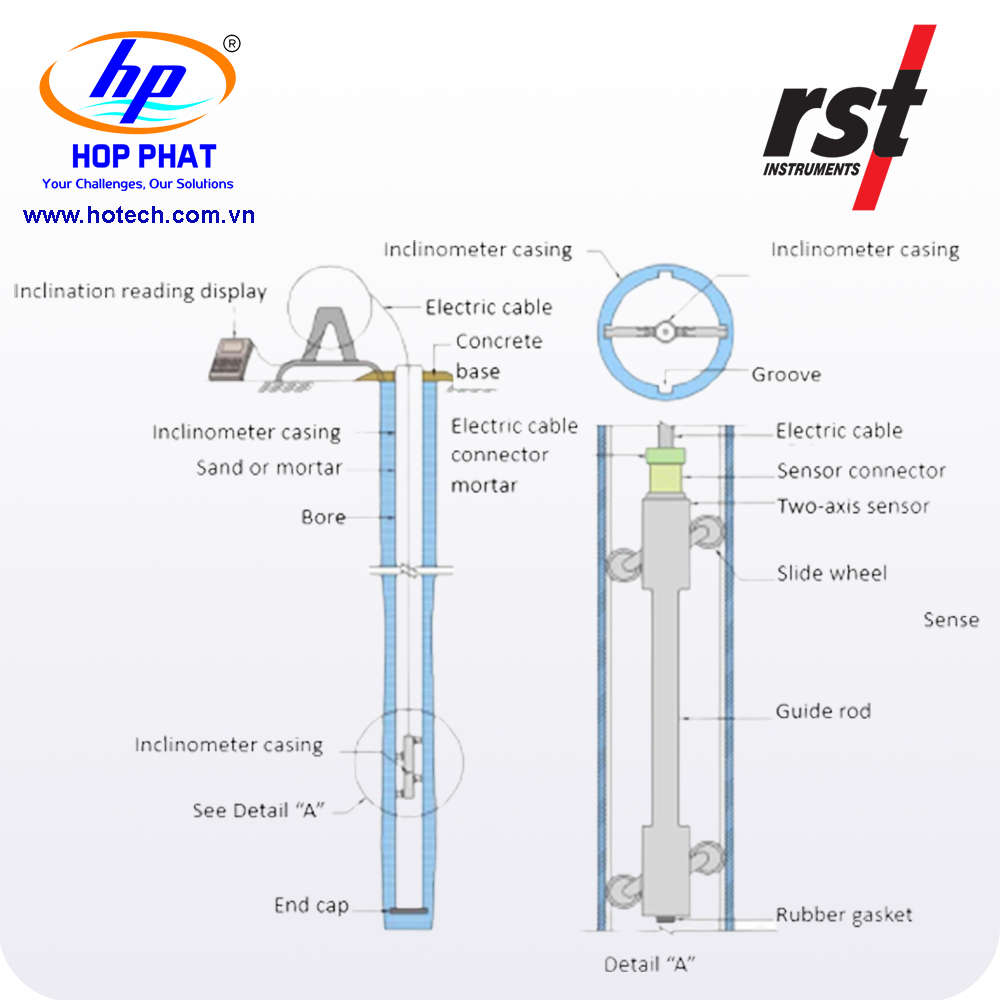

Mỗi IPI sử dụng các cảm biến gia tốc MEMS được đặt bên trong vỏ có đường kính 28,6 mm (1,125 in.), kín nước, bằng thép không gỉ. Thân cảm biến được kết nối chắc chắn với một thanh bay có đường kính 25,4 mm (1,0 in.) để thiết lập chiều dài của IPI. Nhiều IPI được lắp ráp bằng các trục cho phép cảm nhận sự dịch chuyển trong các khoảng thời gian kín đáo, có thể định cấu hình. Các cụm bánh xe tập trung điểm xoay và thiết lập góc phương vị của từng IPI. Chúng có sẵn các kích cỡ để vừa với vỏ máy đo độ nghiêng OD 70 mm (2,75 in.) hoặc 85 mm (3,34 in.).

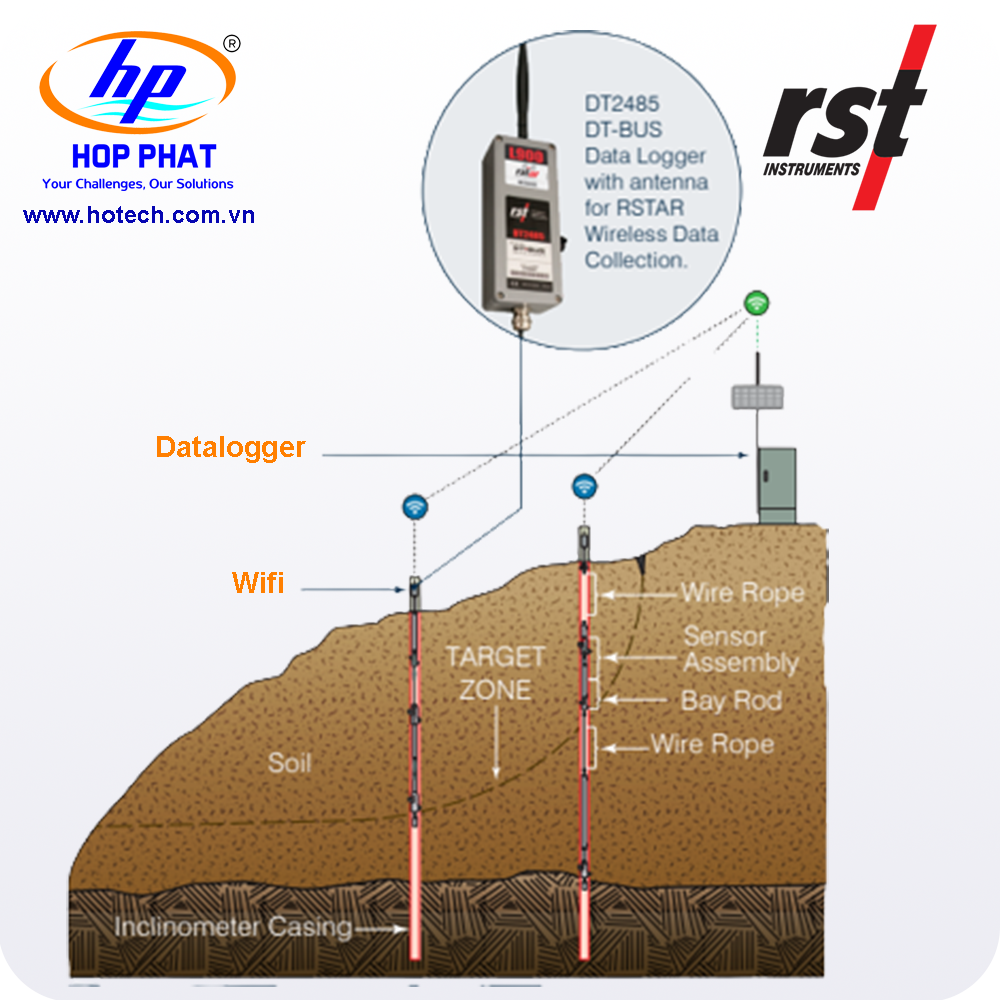

Các cảm biến được đọc thông qua cáp tín hiệu được kết nối được thiết kế để nối nhiều cảm biến lại với nhau. Bộ ghi dữ liệu được sử dụng để theo dõi độ lệch của từng cảm biến trên bus kỹ thuật số. Nếu cần thiết, cảnh báo có thể được kích hoạt khi chuyển động đạt đến tốc độ hoặc cường độ ngưỡng

1. Lĩnh vực ứng dụng

• Hệ thống quan trắc an toàn đập, hồ chứa
• Sạt lở đất
• Đo ổn định của hố đào, công trình ngầm

 2.Tính năng của thiết bị

• Giảm tới 70% thời gian lắp đặt so với thế hệ trước
• IP68 (2 MPa), vỏ bằng thép không gỉ
• Đầu nối chìm Wet-mate
• Khóa chính xác và kết nối thanh bay
• Trọng lượng hệ thống dẫn đầu ngành

3. Đặc tính kỹ thuật chính

       Model: IPI

      Thương hiệu: RST

       Xuất xứ: Canada (G7)

• Vật liệu: thép không gỉ, Ø 28.6 mm
• Độ dài thân: 0.5 - 3m (tùy chọn)
• Nguyên tắc đo: MEMS (Micro-Electro-Mechanical Systems) Accelerometer
• Tầm đo: ± 30°
• Sai số: ± 0.002° (0.03 mm/m)-1
• Nguồn cấp: 5 -15 VDC
• Ngõ ra: RS485 Digital Bus (MODBUS RTU Protocol)
• Nhiệt độ hoạt động:  -40 ... 60 °C

>>>Thông tin về tài liệu của IPI, xem tại đây

----------------------------------------------------

Vui lòng liên hệ để biết thêm thông tin
